Лазерное сканирование

— высокоточный метод получения координат измеряемого пространства, путем измерения расстояний до поверхности предметов. В процессе лазерного сканирования создается облако точек с пространственными координатами. По результатам лазерного сканирования возможно сформировать трехмерную модель интересующего объекта. Готовая модель объекта может содержать от нескольких тысяч до нескольких миллионов координатных точек. Каждая точка трехмерной модели определяется с точностью до миллиметра.

Лазерное сканирование. Принцип работы

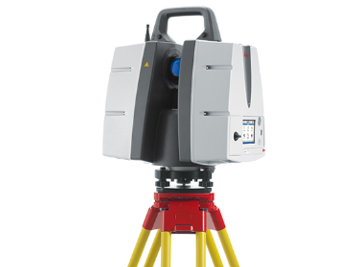

Принцип работы лазерного сканера заключается в излучении лазерного луча высокой частоты, и отражении его на колеблющемся зеркале. Так, луч достигает объекта, а затем вновь возвращается в отправную точку. Прибор фиксирует время, за которое луч проходит расстояние до объекта и возвращается обратно, таким образом он получает информацию о расстоянии до объекта. Так создается облако точек. Сканер может отправить сразу множество лучей, за счет чего делает множество измерений и позволяет получить данные за считанные минуты.

Применение лазерного сканера значительно упросило работу специалистов благодаря применяемому методу проведения съемки, который стал максимально автоматизированным. Теперь все необходимые измерения можно провести с одной точки без ущерба точности.

Основные виды лазерного сканирования

В зависимости от сложности объекта, его величины и технических особенностей, вам могут быть предложены следующие виды лазерной съемки:

При проведении работ по лазерному сканированию зданий, сооружений, строительных площадок следует учитывать следующие характеристики: площадь, величина, технические и конструктивные особенности. Учитывая эти показатели, можно выделить несколько видов лазерного сканирования:

Наземное лазерное сканирование. Данный вид сканирования проводиться при использовании прибора в статичном режиме.
Мобильное сканирование. В данном случае лазерный сканер крепится на транспортное средство. МЛС хорошо применяется для сканирования автомобильных трасс, железных дорог и других объектов транспортной инфраструктуры, имеющих линейную конфигурацию.
Воздушное сканирование. В данном случае лазерный сканер высокой точности устанавливается на летательный аппарат. Метод позволяет собрать данные по рельефу, наземным объектам, а также подходит для картографирования местности в трёхмерном режиме.

Сферы применения трехмерного моделирования

Технология лазерного сканирования широко используется для различных научных исследований, практического применения в промышленном производстве, создании цифровых моделей зданий и сооружений или комплексов и территорий, реставрации памятников и других целей.

Также лазерное сканирование применяют для решения следующих задач:

проектирование или топографическая съемка элементов инфраструктуры, промышленных сооружений;
создание высокоточных трехмерных моделей промышленных объектов для включения их в корпоративные системы управления
3D-моделирования карьеров и расчета объемов перемещенного грунта;
подготовки исходных материалов для реставрации или модернизации объектов;
съемка объектов транспортной инфраструктуры – мостов, тоннелей, автодорог
высокоточной съемки сооружений, цехов, прилегающих территорий для проектирования и реконструкции;
мониторинг состояния объектов, в том числе деформаций сооружений;
разработки проектно-технической документации;
ведение строительства и контроль;

Преимущества метода лазерного сканирования

Точность. Современные приборы позволяют провести большое количество измерений данных без ущерба точности.
Автоматизация. Правильная настройка оборудования позволит совершать все необходимые измерения простым нажатием кнопки, что исключает практически все внешние влияния на результат инженерно-геодезических работ.
Высокодетализированные модели. Информация о мелких частях объекта не уступает крупным деталям за счет получаемых облаков, состоящих из миллионов точек с известными пространственными координатами.
Мгновенная визуализация. Современные приборы дают возможность просмотра результата сразу после съемки в объемном изображении.
Безопасность. Применяемые технологии измерения в лазерных сканерах позволяют проводить сканирование с безопасного расстояния. За счет этого данный вид съемки считается наиболее подходящим вариантом для опасных или труднодоступных объектов.
